【JIS規格の表付き】木ねじの形状･寸法まるわかり
この記事では、木ねじの形状･寸法を表付きで解説します。
ご覧の方は、主に技術者（エンジニア）の方がほとんどだと思います。
「技術者としてスキルアップしたい」
「年収やワークライフバランスを整えて、より充実した生活を送りたい。」
そう思い立ったことはないでしょうか？2005年に創業以来、メーカー一筋の転職エージェント「タイズ」は、パナソニック・村田製作所・ダイキンなど大手メーカーへの転職を得意としています！
あなたが今すぐ転職を考えていなくても問題ありません。少しでも技術者として転職に興味があれば、お気軽にご相談ください。
01. 木ねじの形状･寸法
基本情報
ここでは、木ねじの基本情報をJIS規格(日本産業規格)をもとに示します。
■木ねじについて
・名前の通り、木材に対して使われます。
・十字穴とすりわりがありますが、現在ではすりわりはほとんど見かけなくなりました。
・タッピンねじと同じように、下穴を開けて締めこんでいきます。
・樹脂や金属にも使えるタッピンねじで木ねじの代用をすることは可能ですが、その逆はできません。
■木ねじの種類
| ねじの種類 | 頭部の形状 | 材料 | 規格番号 |
|---|---|---|---|
| 十字穴付き木ねじ | 丸、皿、丸皿 | 丸、皿、丸皿 | JIS B 1112 |
| すりわり付き木ねじ | JIS B 1135 |
■十字穴付き皿木ねじの代表的なサイズ
| 呼び径 | 2.7 | 3.5 | 4.1 | 4.8 | 5.5 | 6.2 | 7.5 |
|---|---|---|---|---|---|---|---|
| 頭部の径 | 5.4 | 7 | 8.2 | 9.6 | 11 | 12.4 | 15 |
| 頭部の高さ | 1.55 | 2 | 2.35 | 2.7 | 3.05 | 3.5 | 4.15 |
| 呼び長さ | 10～20 | 13～40 | 16～50 | 20～70 | 20～80 | 25～80 | 25～100 |
02. 木ねじの表
木ねじの表
ここでは木ねじの規格、基準寸法を表として示します。ぜひ、みなさまの業務にお役立てください。
※単位：mm
■木ねじの基準寸法、ピッチ

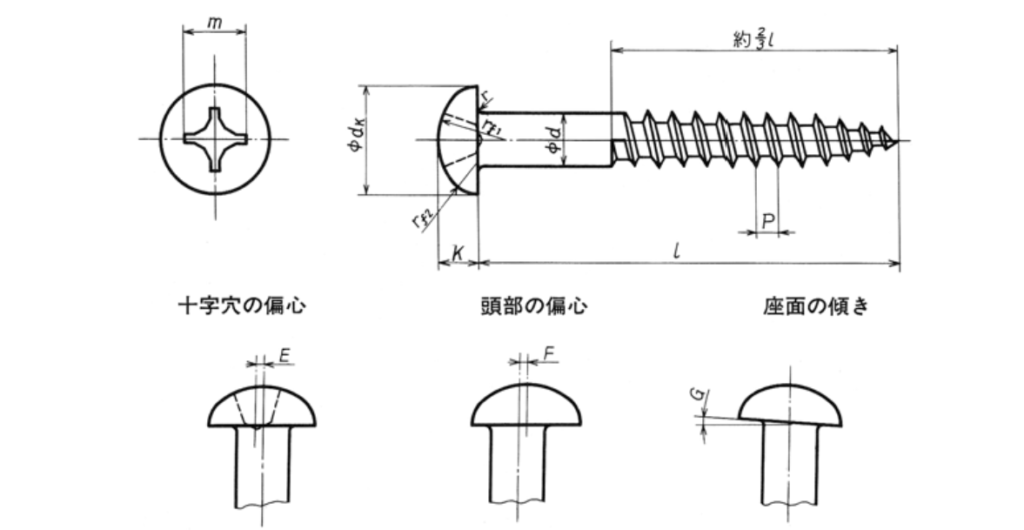

●十字穴付き丸木ねじ
| 呼び径 | 1.6 | 1.8 | 2.1 | 2.4 | 2.7 | 3.1 | 3.5 | 3.8 | 4.1 | 4.5 | 4.8 | 5.1 | 5.5 | 5.8 | 6.2 | 6.8 | 7.5 | 8 | 9.5 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 十字穴番号 | － | － | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | |
| 基準寸法 | D | 3.0 | 3.3 | 3.9 | 4.4 | 5.0 | 5.7 | 6.5 | 7.0 | 7.6 | 8.3 | 8.9 | 9.4 | 10.2 | 10.7 | 11.5 | 12.6 | 13.9 | 14.8 | 17.6 |
| H | 1.3 | 1.4 | 1.6 | 1.8 | 2.0 | 2.3 | 2.5 | 2.7 | 2.9 | 3.1 | 3.3 | 3.5 | 3.8 | 4.0 | 4.2 | 4.6 | 5.0 | 5.3 | 6.3 | |
| R1 | 1.6 | 1.8 | 2.3 | 2.6 | 3.0 | 3.4 | 4.0 | 4.4 | 4.8 | 5.2 | 5.7 | 6.0 | 6.5 | 6.9 | 7.4 | 8.2 | 9.1 | 9.7 | 11.6 | |
| M | － | － | 2.5 | 2.7 | 2.9 | 3.7 | 3.9 | 4.1 | 4.3 | 4.5 | 4.7 | 5.9 | 6.1 | 6.3 | 6.6 | 6.9 | 8.4 | 8.7 | 9.7 | |
| 深さ最大 | － | － | 1.32 | 1.52 | 1.72 | 1.63 | 1.83 | 2.03 | 2.23 | 2.43 | 2.63 | 2.56 | 2.78 | 2.96 | 3.26 | 3.56 | 4.05 | 4.35 | 5.35 | |
| a | 0.4 | 0.6 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.0 | 1.2 | 1.2 | 1.3 | 1.4 | 1.4 | 1.6 | 1.6 | 1.6 | 1.8 | 1.8 | 2.0 | |
| b | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.4 | 1.6 | 1.7 | 1.8 | 1.9 | 2.0 | 2.2 | 2.4 | 2.5 | 2.6 | 2.8 | 3.1 | 3.3 | 3.9 | |
| P | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 | 1.6 | 1.8 | 1.9 | 2.1 | 2.2 | 2.4 | 2.6 | 2.7 | 3.1 | 3.3 | 3.3 | 3.8 | |

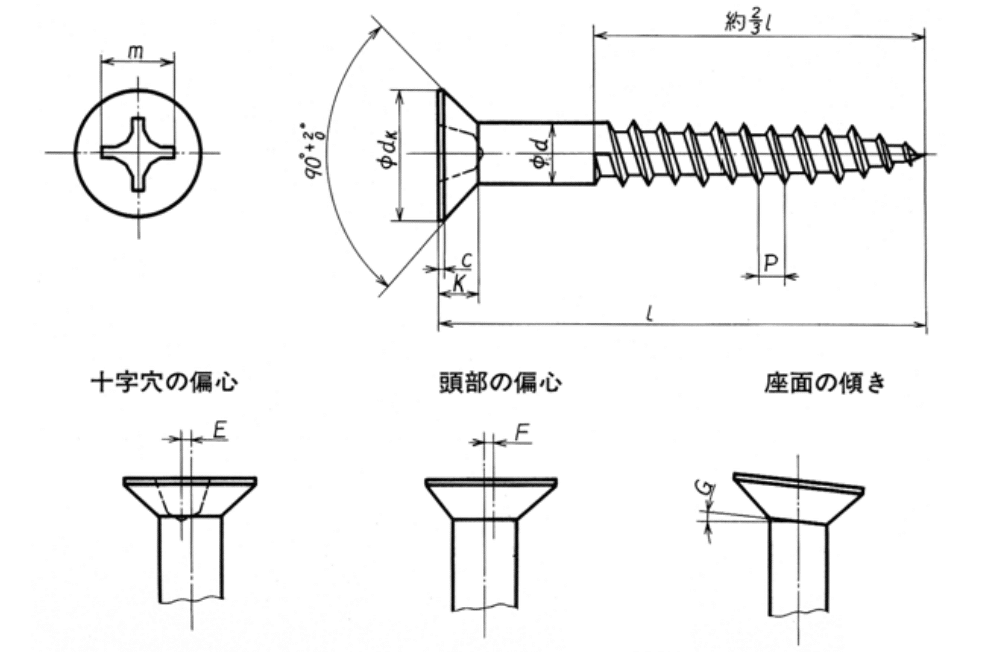

●十字穴付き皿木ねじ
| 呼び径 | 十字穴の番号 | d | dk | k | m | |||
|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 最大 | ||
| 2.1 | 1 | 2.1 | ±0.07 | 4.2 | +0 -0.4 |
1.25 | +0 -0.2 |
2.5 |
| 2.4 | 2.4 | 4.8 | 1.4 | 2.7 | ||||
| 2.7 | 2.7 | 5.4 | 1.55 | 2.9 | ||||
| 3.1 | 2 | 3.1 | 6.2 | +0 -0.5 |
1.8 | +0 -0.3 |
3.8 | |
| 3.5 | 3.5 | ±0.1 | 7 | 2 | 4.2 | |||
| 3.8 | 3.8 | 7.6 | 2.15 | 4.5 | ||||
| 4.1 | 4.1 | 8.2 | 2.35 | 4.8 | ||||
| 4.5 | 4.5 | 9 | +0 -0.6 |
2.55 | 5.2 | |||
| 4.8 | 4.8 | ±0.12 | 9.6 | 2.7 | 5.4 | |||
| 5.1 | 3 | 5.1 | 10.2 | 2.85 | 6.4 | |||
| 5.5 | 5.5 | 11 | 3.05 | 6.7 | ||||
| 5.8 | 5.8 | 11.6 | +0 -0.7 |
3.2 | +0 -0.4 |
7 | ||
| 6.2 | 6.2 | 12.4 | 3.5 | 7.3 | ||||
| 8.0 | 4 | 8.0 | ±0.15 | 16 | +0 -0.8 |
4.4 | 9.3 | |

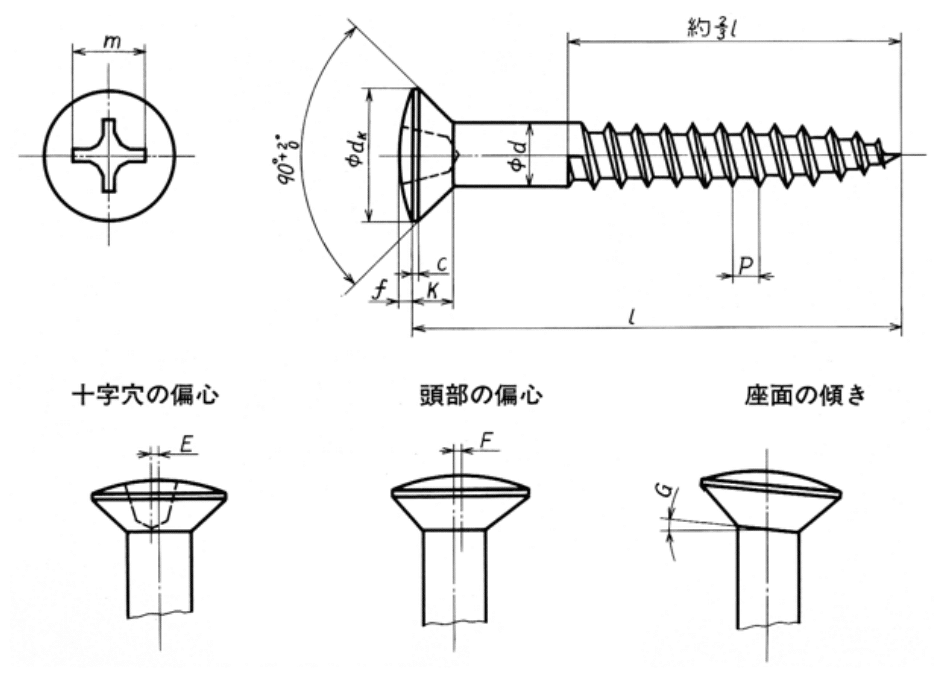

●十字穴付き丸皿木ねじ
| 呼び径 | 十字穴の番号 | d | dk | f＋k | m | |||
|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 最大 | ||
| 2.1 | 1 | 2.1 | ±0.07 | 4.2 | +0 -0.4 |
1.75 | +0 -0.2 |
2.7 |
| 2.4 | 2.4 | 4.8 | 2 | 2.9 | ||||
| 2.7 | 2.7 | 5.4 | 2.25 | 3.1 | ||||
| 3.1 | 2 | 3.1 | 6.2 | +0 -0.5 |
2.6 | +0 -0.5 |
3.9 | |
| 3.5 | 3.5 | ±0.1 | 7 | 2.8 | 4.3 | |||
| 3.8 | 3.8 | 7.6 | 3.05 | 4.6 | ||||
| 4.1 | 4.1 | 8.2 | 3.35 | 4.9 | ||||
| 4.5 | 4.5 | 9 | +0 -0.6 |
3.65 | 5.3 | |||
| 4.8 | 4.8 | ±0.12 | 9.6 | 3.8 | 5.5 | |||
| 5.1 | 3 | 5.1 | 10.2 | 4.05 | 6.5 | |||
| 5.5 | 5.5 | 11 | 4.35 | 6.8 | ||||
| 5.8 | 5.8 | 11.6 | +0 -0.7 |
4.6 | +0 -0.6 |
7.4 | ||
| 6.2 | 6.2 | 12.4 | 4.9 | 7.4 | ||||
| 8.0 | 4 | 8.0 | ±0.15 | 16 | +0 -0.8 |
6.2 | 9.5 | |
- 参考・引用：JIS B B 1112-1995
03. まとめ
このページでは、木ねじの規格、基準寸法を紹介しました。
ぜひ、みなさまの業務にご活用ください。
