01. 六角ナット ースタイル1－ 並目ねじ（第1選択）の形状･寸法
基本情報
ここでは、六角ナット ースタイル1－ 並目ねじ（第1選択）の基本情報をJIS規格(日本産業規格)をもとに示します。
■六角ナット ースタイル1－ 並目ねじ（第1選択）について
・六角ナットに限らずナット類はボルト類や小ねじ類と組み合わせて、二つ以上のものを固定する為に使用され、単独で使用される事はありません。
・六角ナットはナット類の代表とも言え、六角形の部分をスパナで締めるのが一般的です。
・別名：ナット（3種のみコンタルナットと呼ぶこともあります）

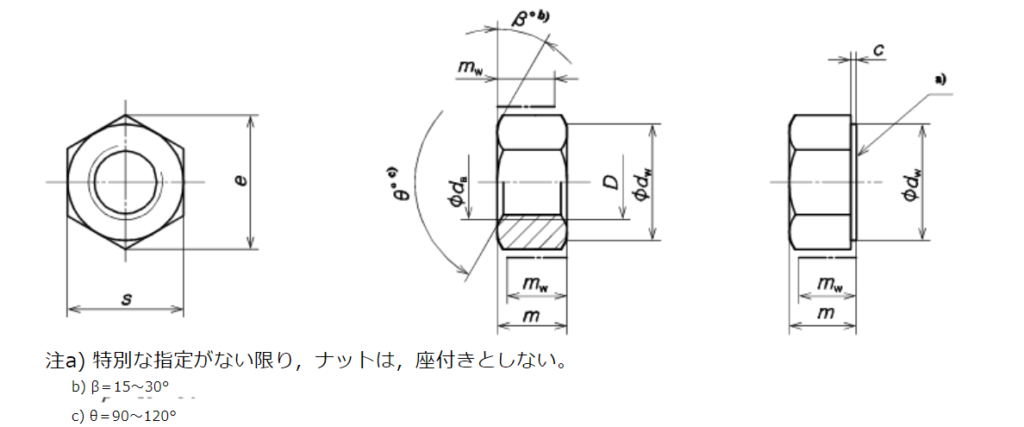

■六角ナットー スタイル1－ 並目ねじ（第1選択）の形状・寸法
六角ナットー スタイル1－ 並目ねじ（第1選択）の形状・寸法
参考・引用：JIS B 1181：2014
02. 六角ナット ースタイル1－ 並目ねじ（第1選択）の表
六角ナット ースタイル1－ 並目ねじ（第1選択）の表
ここでは六角ナット ースタイル1－ 並目ねじ（第1選択）の規格、基準寸法を表として示します。ぜひ、みなさまの業務にお役立てください。
※単位：mm
■六角ナットの基準寸法、ピッチ
| ねじの呼び D | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P a) | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | |
| c | 最大 | 0.20 | 0.20 | 0.30 | 0.40 | 0.40 | 0.50 | 0.50 | 0.60 | 0.60 | 0.60 | 0.80 |
| 最小 | 0.10 | 0.10 | 0.10 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.20 | |
| da | 最大 | 1.84 | 2.30 | 2.90 | 3.45 | 4.60 | 5.75 | 6.75 | 8.75 | 10.80 | 13.00 | 17.30 |
| 最小 | 1.60 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | 6.00 | 8.00 | 10.00 | 12.00 | 16.00 | |
| dw | 最小 | 2.40 | 3.10 | 4.10 | 4.60 | 5.90 | 6.90 | 8.90 | 11.60 | 14.60 | 16.60 | 22.50 |
| e | 最小 | 3.41 | 4.32 | 5.45 | 6.01 | 7.66 | 8.79 | 11.05 | 14.38 | 17.77 | 20.03 | 26.75 |
| m | 最大 | 1.30 | 1.60 | 2.00 | 2.40 | 3.20 | 4.70 | 5.20 | 6.80 | 8.40 | 10.80 | 14.80 |
| 最小 | 1.05 | 1.35 | 1.75 | 2.15 | 2.90 | 4.40 | 4.90 | 6.44 | 8.04 | 10.37 | 14.10 | |
| mw | 最小 | 0.80 | 1.10 | 1.40 | 1.70 | 2.30 | 3.50 | 3.90 | 5.20 | 6.40 | 8.30 | 24.00 |
| s | 基準寸法=最大 | 3.20 | 4.00 | 5.00 | 5.50 | 7.00 | 8.00 | 10.00 | 13.00 | 16.00 | 18.00 | 24.00 |
| 最小 | 3.02 | 3.82 | 4.82 | 5.32 | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | 17.73 | 23.67 | |
注釈
- a)Pは、ねじのピッチ。
※旧規格 JIS B 1181 (1993) に対し、M1.6、M2.5が追加されています。
※現行流通している六角ナット、M10、M12の対辺 s は旧JISによるものもあります。
参考・引用：JIS B 1181：2014
