01. 六角穴付止めねじ-平先-の形状・寸法

基本情報

ここでは、六角穴付止めねじ-平先-の基本情報をJIS規格(日本産業規格)をもとに示します。

■六角穴付止めねじ-平先-について

・しばしば再位置決めとして用いられる。(軸表面の変形が最小限であるから)

・相手側の接触面も、平面加工し、接触面積を多くすることがある。

・真鍮とか軟鉄の栓の後にも使われている。薄板にも使用可能。



■六角穴付止めねじ-平先-の基準山形

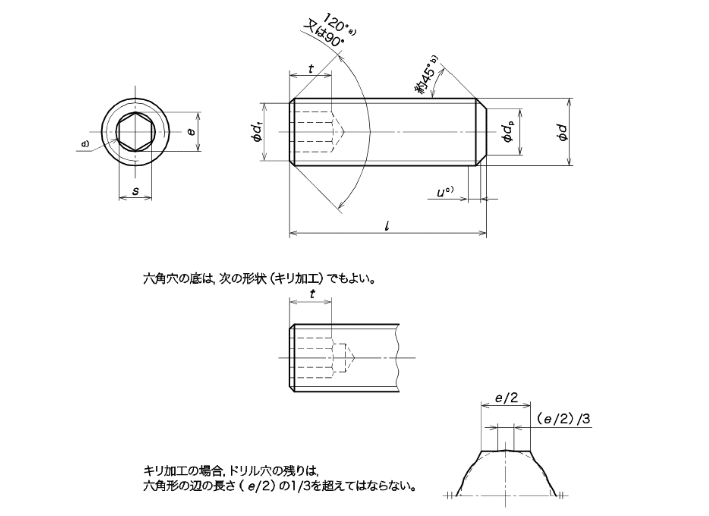

六角穴付止めねじ-平先-の基準山形,基準寸法及び寸法許容差

注釈

a)
呼び長さℓが下表に示す階段状の網かけで示したものは、120°の面取りを付ける。
b)
約45°の角度は、おねじの谷の径より下の傾斜部に適用する。
c)
不完全ねじ部 u<2P
d)
六角穴の口元には、わずかな丸み又は面取りがあってもよい。

参考・引用:JIS B 1177:2007

02. 六角穴付止めねじ-平先-の表

六角穴付止めねじ-平先-の表

ここでは六角穴付止めねじ-平先-の規格、基準寸法を表として示します。ぜひ、みなさまの業務にお役立てください。

※単位:mm

■六角穴付止めねじ-平先-の基準寸法、ピッチ

ねじの呼び(d) M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10 M12 M16 M20 M24
a) 0.35 0.4 0.45 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2.5 3
dp 最大 0.80 1.00 1.50 2.00 2.50 3.5 4.0 5.5 7.00 8.50 12.00 15.00 18.00
最小 0.55 0.75 1.25 1.75 2.25 3.2 3.7 5.2 6.64 8.14 11.57 14.57 17.57
df ほぼおねじの谷の径
e b),c) 最小 0.809 1.011 1.454 1.733 2.303 2.873 3.443 4.583 5.723 6.863 9.149 11.429 13.716
s c) 呼び 0.7 0.9 1.3 1.5 2 2.5 3 4 5 6 8 10 12
最大 0.724 0.913 1.300 1.58 2.08 2.58 3.08 4.095 5.14 6.14 8.175 10.175 12.212
最小 0.710 0.887 1.275 1.52 2.02 2.52 3.02 4.020 5.02 6.02 8.025 10.025 12.032
t 最小 d) 0.7 0.8 1.2 1.2 1.5 2 2 3 4 4.8 6.4 8 10
e) 1.5 1.7 2 2 2.5 3 3.5 5 6 8 10 12 15
(参考)
1000個当たりの概略質量・単位 kg(密度:7.85kg/dm3
呼び
長さ
最小 最大
2 1.8 2.2 0.021 0.029
2.5 2.3 2.7 0.025 0.037 0.063
3 2.8 3.2 0.029 0.044 0.075 0.1
4 3.76 4.24 0.037 0.059 0.1 0.14 0.22
5 4.76 5.24 0.046 0.074 0.125 0.18 0.3 0.44
6 5.76 6.24 0.054 0.089 0.15 0.22 0.38 0.56 0.76
8 7.71 8.29 0.07 0.119 0.199 0.3 0.54 0.8 1.11 1.89
10 9.71 10.29 0.148 0.249 0.38 0.7 1.04 1.46 2.52 3.78
12 11.65 12.35 0.299 0.46 0.86 1.28 1.81 3.15 4.78 6.8
16 15.65 16.35 0.62 1.18 1.76 2.51 4.41 6.78 9.6 16.3
20 19.58 20.42 1.49 2.24 3.21 5.67 8.76 12.4 21.5 32.3
25 24.58 25.42 2.84 4.09 7.25 11.2 15.9 28 42.6 57
30 29.58 30.42 4.97 8.82 13.7 19.4 34.6 52.9 72
35 34.5 35.5 10.4 16.2 22.9 41.1 63.2 87
40 39.5 40.5 12 18.7 26.4 47.7 73.5 102
45 44.5 45.5 21.2 29.9 54.2 83.8 117
50 49.5 50.5 23.7 33.4 60.7 94.1 132
55 54.4 55.6 36.8 67.3 104 147
60 59.4 60.6 40.3 73.7 115 162

※推奨する呼び長さは、太線枠内のものとする。

参考・引用:JIS B 1177:2007

03. まとめ

このページでは、六角穴付止めねじ-平先-の規格、基準寸法を紹介しました。

ぜひ、みなさまの業務にご活用ください。
