【JIS規格の表付き】六角棒スパナの形状・寸法まるわかり

この記事では、六角棒スパナの形状・寸法を表付きで解説します。

ご覧の方は、主に技術者(エンジニア)の方がほとんどだと思います。

「技術者としてスキルアップしたい」

「年収やワークライフバランスを整えて、より充実した生活を送りたい。」

そう思い立ったことはないでしょうか?2005年に創業以来、メーカー一筋の転職エージェント「タイズ」は、パナソニック・村田製作所・ダイキンなど大手メーカーへの転職を得意としています!

あなたが今すぐ転職を考えていなくても問題ありません。少しでも技術者として転職に興味があれば、お気軽にご登録ください。

とりあえず登録する(無料)

01. 六角棒スパナの形状・寸法

基本情報

ここでは、六角棒スパナの基本情報をJIS規格(日本産業規格)をもとに示します。

■六角棒スパナについて

・六角穴付きのねじを止めるための工具。

・L形になっており長い方、短い方と両側使用することができます。

・六角レンチ、六角棒スパナとも呼ばれています。

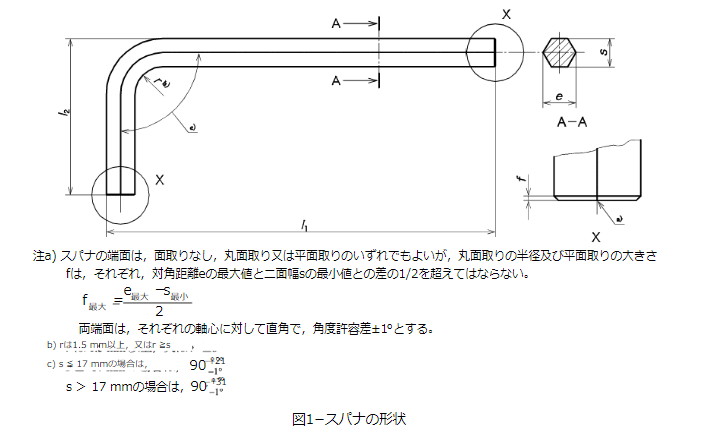

■六角棒スパナの基準山形

六角棒スパナの形状・寸法



参考・引用:JIS B 4648:2008

02. 六角棒スパナとねじの適合表

六角棒スパナとねじの適合表

ここでは六角棒スパナとねじの適合表を示します。ぜひ、みなさまの業務にお役立てください。

※単位:mm

六角棒スパナ ねじ
キャップ
スクリュー
ホーロー
セット
サラ
キャップ
ボタン
キャップ
テーパー
プラグ
0.71mm M1.4
M1.6
M1.8
0.89mm
M2
1.27mm M2.5
M1.4 M2.6
1.5mm M1.6
M2 M3
2mm M2.5
M2.6 M4 M3 M3
2.5mm
M3 M5 M4 M4
3mm
M4 M6 M5 M5
4mm
M5 M8 M6 M6
5mm 1/4
M6 M10 M8 M8 1/8
6mm 5/16 M12
M8 M14 M10 M10 1/4
8mm 3/8
7/16
M10 M16 M12 M12 3/8
10mm 1/2 M18 M14 M14
M12 M20 M16 M16 1/2
12mm M22 M18 M18
M14 M24 M20 M20
14mm 5/8
3/4
M16 M22 M22
M18 M24 M24 3/4
17mm 7/8
1″
M20
M22 1″
19mm 1″1/8
M24
M27
21mm 1″1/4
1″3/8
22mm
M30 1″1/2
24mm
M33
26mm 1″1/2
1″3/4
27mm M36
M39
32mm 2″
M42
M45
36mm M48
M52



参考・引用:JIS B 4648:2008

03. まとめ

このページでは、六角棒スパナ形状・寸法、六角棒スパナとねじの適合表を紹介しました。ぜひ、みなさまの業務にご活用ください。
