01. メートル台形ねじ(メートルテーパねじ)規格表

基本情報

ここでは、メートル台形ねじ(メートルテーパねじ)の基本情報をJIS規格(日本産業規格)をもとに示します。

■メートル台形ねじ(メートルテーパねじ)について

・ねじ山の断面が通常の三角と異なり、台形をしているねじ
・角度が29度もしくは30度という急傾斜になっているため、軸方向の精度が出しやすい
・特に、高精度のピッチが要求される工作機械や、測定器などの送りねじとして使用される



■メートル台形ねじ(メートルテーパねじ)の基準山形

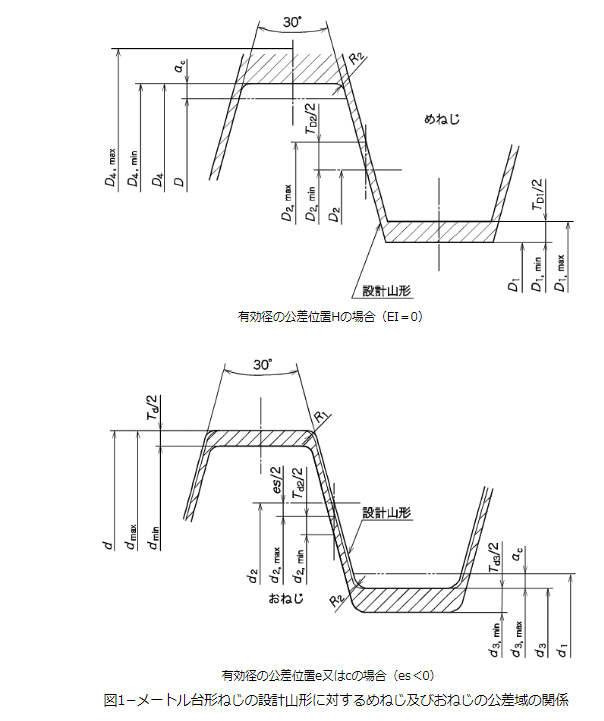

メートル台形ねじ(メートルテーパねじ)の設計山形に対するめねじ及びおねじの公差域の関係



参考・引用:JIS B 0217-2:2013

02. メートル台形ねじ(メートルテーパねじ)の表

メートル台形ねじ(メートルテーパねじ)の表

ここではメートル台形ねじ(メートルテーパねじ)の規格、基準寸法を表として示します。ぜひ、みなさまの業務にお役立てください。

※単位:mm

台形ねじの基準寸法、サイズ
ねじの呼び
外径
ピッチ 引っかかりの高さ めねじ
谷径(D) 有効径(D2 内径(D1
おねじ
外径(d) 有効径(d2 谷径(d1
Tr8 x 1.5 1.5 0.75 8.000 7.250 6.500
Tr9 x 2 2 1 9.000 8.000 7.000
Tr9 x 1.5 1.5 0.75 9.000 8.250 7.500
Tr10 x 2 2 1 10.000 9.000 8.000
Tr10 x 1.5 1.5 0.75 10.000 9.250 8.500
Tr11 x 3 3 1.5 11.000 9.500 8.000
Tr11 x 2 2 1 11.000 10.000 9.000
Tr12 x 3 3 1.5 12.000 10.500 9.000
Tr12 x 2 2 1 12.000 11.000 10.000
Tr14 x 3 3 1.5 14.000 12.500 11.000
Tr14 x 2 2 1 14.000 13.000 12.000
Tr16 x 4 4 2 16.000 14.000 12.000
Tr16 x 2 2 1 16.000 15.000 14.000
Tr18 x 4 4 2 18.000 16.000 14.000
Tr18 x 2 2 1 18.000 17.000 16.000
Tr20 x 4 4 2 20.000 18.000 16.000
Tr20 x 2 2 1 20.000 19.000 18.000
Tr22 x 8 8 4 22.000 18.000 14.000
Tr22 x 5 5 2.5 22.000 19.500 17.000
Tr22 x 3 3 1.5 22.000 20.500 19.000
Tr24 x 8 8 4 24.000 20.000 16.000
Tr24 x 5 5 2.5 24.000 21.500 19.000
Tr24 x 3 3 1.5 24.000 22.500 21.000
Tr26 x 8 8 4 26.000 22.000 18.000
Tr26 x 5 5 2.5 26.000 23.500 21.000
Tr26 x 3 3 1.5 26.000 24.500 23.000
Tr28 x 8 8 4 28.000 24.000 20.000
Tr28 x 5 5 2.5 28.000 25.500 23.000
Tr28 x 3 3 1.5 28.000 26.500 25.000
Tr30 x 10 10 5 30.000 25.000 20.000
Tr30 x 6 6 3 30.000 27.000 24.000
Tr30 x 3 3 1.5 30.000 28.500 27.000
Tr32 x 10 10 5 32.000 27.000 22.000
Tr32 x 6 6 3 32.000 29.000 26.000
Tr32 x 3 3 1.5 32.000 30.500 29.000
Tr34 x 10 10 5 34.000 29.000 24.000
Tr34 x 6 6 3 34.000 31.000 28.000
Tr34 x 3 3 1.5 34.000 32.500 31.000
Tr36 x 10 10 5 36.000 31.000 26.000
Tr36 x 6 6 3 36.000 33.000 30.000
Tr36 x 3 3 1.5 36.000 34.500 33.000
Tr38 x 10 10 5 38.000 33.000 28.000
Tr38 x 7 7 3.5 38.000 34.500 31.000
Tr38 x 3 3 1.5 38.000 36.500 35.000
Tr40 x 10 10 5 40.000 35.000 30.000
Tr40 x 7 7 3.5 40.000 36.500 33.000
Tr40 x 3 3 1.5 40.000 38.500 37.000
Tr42 x 10 10 5 42.000 37.000 32.000
Tr42 x 7 7 3.5 42.000 38.500 35.000
Tr42 x 3 3 1.5 42.000 40.500 39.000
Tr44 x 12 12 6 44.000 38.000 32.000
Tr44 x 7 7 3.5 44.000 40.500 37.000
Tr44 x 3 3 1.5 44.000 42.500 41.000
Tr46 x 12 12 6 46.000 40.000 34.000
Tr46 x 8 8 4 46.000 42.000 38.000
Tr46 x 3 3 1.5 46.000 44.500 43.000
Tr48 x 12 12 6 48.000 42.000 36.000
Tr48 x 8 8 4 48.000 44.000 40.000
Tr48 x 3 3 1.5 48.000 44.000 40.000
Tr50 x 12 12 6 50.000 44.000 38.000
Tr50 x 8 8 4 50.000 46.000 42.000
Tr50 x 3 3 1.5 50.000 48.500 47.000
Tr52 x 12 12 6 52.000 46.000 40.000
Tr52 x 8 8 4 52.000 48.000 44.000
Tr52 x 3 3 1.5 52.000 50.500 49.000
Tr55 x 14 14 7 55.000 48.000 41.000
Tr55 x 9 9 4.5 55.000 50.500 46.000
Tr55 x 3 3 1.5 55.000 53.500 52.000
Tr60 x 14 14 7 60.000 53.000 46.000
Tr60 x 9 9 4.5 60.000 55.500 51.000
Tr60 x 3 3 1.5 60.000 58.500 57.000
Tr65 x 16 16 8 65.000 57.000 49.000
Tr65 x 10 10 5 65.000 60.000 55.000
Tr65 x 4 4 2 65.000 63.000 61.000
Tr70 x 16 16 8 70.000 62.000 54.000
Tr70 x 10 10 5 70.000 65.000 60.000
Tr70 x 4 4 2 70.000 68.000 66.000
Tr75 x 16 16 8 75.000 67.000 59.000
Tr75 x 10 10 5 75.000 70.000 65.000
Tr75 x 4 4 2 75.000 73.000 71.000
Tr80 x 16 16 8 80.000 72.000 64.000
Tr80 x 10 10 5 80.000 75.000 70.000
Tr80 x 4 4 2 80.000 78.000 76.000
Tr85 x 18 18 9 85.000 76.000 67.000
Tr85 x 12 12 6 85.000 79.000 73.000
Tr85 x 4 4 2 85.000 83.000 81.000
Tr90 x 18 18 9 90.000 81.000 72.000
Tr90 x 12 12 6 90.000 84.000 78.000
Tr90 x 4 4 2 90.000 88.000 86.000
Tr95 x 18 18 9 95.000 86.000 77.000
Tr95 x 12 12 6 95.000 89.000 83.000
Tr95 x 4 4 2 95.000 93.000 91.000
Tr100 x 20 20 10 100.000 90.000 80.000
Tr100 x 12 12 6 100.000 94.000 88.000
Tr100 x 4 4 2 100.000 98.000 96.000
Tr105 x 20 20 10 105.000 95.000 85.000
Tr105 x 12 12 6 105.000 99.000 93.000
Tr105 x 4 4 2 105.000 103.000 101.000
Tr110 x 20 20 10 110.000 100.000 90.000
Tr110 x 12 12 6 110.000 104.000 98.000
Tr110 x 4 4 2 110.000 108.000 106.000
Tr115 x 22 22 11 115.000 104.000 93.000
Tr115 x 14 14 7 115.000 108.000 101.000
Tr115 x 6 6 3 115.000 112.000 109.000
Tr120 x 22 22 11 120.000 109.000 98.000
Tr120 x 14 14 7 120.000 113.000 106.000
Tr120 x 6 6 3 120.000 117.000 114.000
Tr125 x 22 22 11 125.000 114.000 103.000
Tr125 x 14 14 7 125.000 118.000 111.000
Tr125 x 6 6 3 125.000 122.000 119.000
Tr130 x 22 22 11 130.000 119.000 108.000
Tr130 x 14 14 7 130.000 123.000 116.000
Tr130 x 6 6 3 130.000 127.000 124.000
Tr135 x 24 24 12 135.000 123.000 111.000
Tr135 x 14 14 7 135.000 128.000 121.000
Tr135 x 6 6 3 135.000 132.000 129.000
Tr140 x 24 24 12 140.000 128.000 116.000
Tr140 x 14 14 7 140.000 133.000 126.000
Tr140 x 6 6 3 140.000 137.000 134.000
Tr145 x 24 24 12 145.000 133.000 121.000
Tr145 x 14 14 7 145.000 138.000 131.000
Tr145 x 6 6 3 145.000 142.000 139.000
Tr150 x 24 24 12 150.000 138.000 126.000
Tr150 x 16 16 8 150.000 142.000 134.000
Tr150 x 6 6 3 150.000 147.000 144.000
Tr155 x 24 24 12 155.000 143.000 131.000
Tr155 x 16 16 8 155.000 147.000 139.000
Tr155 x 6 6 3 155.000 152.000 149.000
Tr160 x 28 28 14 160.000 146.000 132.000
Tr160 x 16 16 8 160.000 152.000 144.000
Tr160 x 6 6 3 160.000 157.000 154.000
Tr165 x 28 28 14 165.000 151.000 137.000
Tr165 x 16 16 8 165.000 157.000 149.000
Tr165 x 6 6 3 165.000 162.000 159.000
Tr170 x 28 28 14 170.000 156.000 142.000
Tr170 x 16 16 8 170.000 162.000 154.000
Tr170 x 6 6 3 170.000 167.000 164.000
Tr175 x 28 28 14 175.000 161.000 147.000
Tr175 x 16 16 8 175.000 167.000 159.000
Tr175 x 8 8 4 175.000 171.000 167.000
Tr180 x 28 28 14 180.000 166.000 152.000
Tr180 x 18 18 9 180.000 171.000 162.000
Tr180 x 8 8 4 180.000 176.000 172.000
Tr185 x 32 32 16 185.000 169.000 153.000
Tr185 x 18 18 9 185.000 176.000 167.000
Tr185 x 8 8 4 185.000 181.000 177.000
Tr190 x 32 32 16 190.000 174.000 158.000
Tr190 x 18 18 9 190.000 181.000 172.000
Tr190 x 8 8 4 190.000 186.000 182.000
Tr195 x 32 32 16 195.000 179.000 163.000
Tr195 x 18 18 9 195.000 186.000 177.000
Tr195 x 8 8 4 195.000 191.000 187.000
Tr200 x 32 32 16 200.000 184.000 168.000
Tr200 x 18 18 9 200.000 191.000 182.000
Tr200 x 8 8 4 200.000 196.000 192.000
Tr210 x 36 36 18 210.000 192.000 174.000
Tr210 x 20 20 10 210.000 200.000 190.000
Tr210 x 8 8 4 210.000 206.000 202.000
Tr220 x 36 36 18 220.000 202.000 184.000
Tr220 x 20 20 10 220.000 210.000 200.000
Tr220 x 8 8 4 220.000 216.000 212.000
Tr230 x 36 36 18 230.000 212.000 194.000
Tr230 x 20 20 10 230.000 220.000 210.000
Tr230 x 8 8 4 230.000 226.000 222.000
Tr240 x 36 36 18 240.000 222.000 204.000
Tr240 x 22 22 11 240.000 229.000 218.000
Tr240 x 8 8 4 240.000 236.000 232.000
Tr250 x 40 40 20 250.000 230.000 210.000
Tr250 x 22 22 11 250.000 239.000 228.000
Tr250 x 12 12 6 250.000 244.000 238.000
Tr260 x 40 40 20 260.000 240.000 220.000
Tr260 x 22 22 11 260.000 249.000 238.000
Tr260 x 12 12 6 260.000 254.000 248.000
Tr270 x 40 40 20 270.000 250.000 230.000
Tr270 x 24 24 12 270.000 258.000 246.000
Tr270 x 12 12 6 270.000 264.000 258.000
Tr280 x 40 40 20 280.000 260.000 240.000
Tr280 x 24 24 12 280.000 268.000 256.000
Tr280 x 12 12 6 280.000 274.000 268.000
Tr290 x 44 44 22 290.000 268.000 246.000
Tr290 x 24 24 12 290.000 278.000 266.000
Tr290 x 12 12 6 290.000 284.000 278.000
Tr300 x 44 44 22 300.000 278.000 256.000
Tr300 x 24 24 12 300.000 288.000 276.000
Tr300 x 12 12 6 300.000 294.000 288.000

参考・引用:JIS B 0217-2:2013



03. まとめ

一言にねじと言っても、ねじ山の数やねじピッチが違う様々な規格のねじが、身の回りには流通しています。

このページでは、メートル台形ねじ(メートルテーパねじ)の規格、基準寸法を紹介しました。ぜひ、みなさまの業務にご活用ください。
