01. ユニファイ(インチ)細目ねじ規格表

基本情報

ここでは、ユニファイ(インチ)細目ねじの基本情報をJIS規格(日本産業規格)をもとに示します。

■ユニファイ(インチ)細目ねじについて

・ねじの種類を表す記号には「UNF(Unified Fine screws)」を使用します。
・JIS B 0208で規定されています。
・ユニファイ並目ねじとの違いは、1インチ当りのねじ山数が多い点にあります。



■ユニファイ(インチ)細目ねじの基準山形

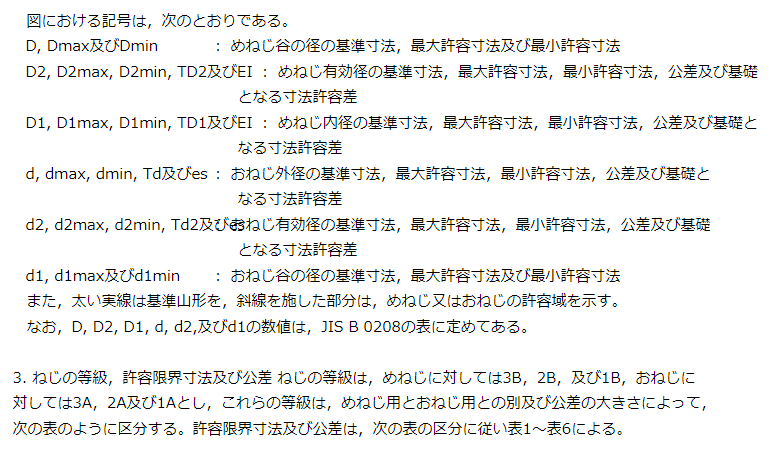

ユニファイ細目ねじの基準山形,基準寸法,許容限界寸法,公差及び基礎となる寸法許容差の関係図

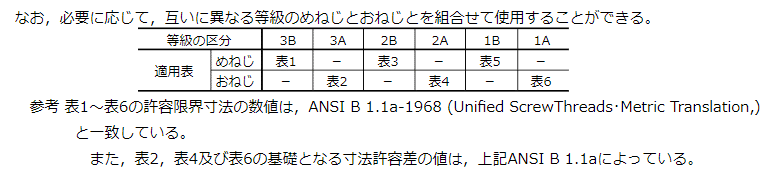

参考・引用:JIS B 0212-1973

ユニファイ(インチ)細目ねじの表

ユニファイ(インチ)細目ねじの表

ここではユニファイ(インチ)細目ねじの規格、基準寸法を表として示します。ぜひ、みなさまの業務にお役立てください。

※単位:mm

ねじの呼び
外径
ねじ山数
(25.4
mmにつき)
ピッチ 引っかかりの高さ めねじ
谷径(D) 有効径(D2 内径(D1
【参考】
十進法にて小数点で表記した場合
おねじ
外径(d) 有効径(d2 谷径(d1
No. 0-80 UNF 0.0600-80 UNF 80 0.3175 0.172 1.524 1.318 1.181
No. 1-72 UNF 0.0730-72 UNF 72 0.3528 0.191 1.854 1.626 1.473
No. 2-64 UNF 0.0860-64 UNF 64 0.3969 0.215 2.184 1.928 1.755
No. 3-56 UNF 0.0990-56 UNF 56 0.4536 0.246 2.515 2.220 2.024
No. 4-48 UNF 0.1120-48 UNF 48 0.5292 0.286 2.845 2.502 2.271
No. 5-44 UNF 0.1250-44 UNF 44 0.5773 0.312 3.175 2.799 2.550
No. 6-40 UNF 0.1380-40 UNF 40 0.6350 0.344 3.505 3.094 2.817
No. 8-36 UNF 0.1640-36 UNF 36 0.7056 0.382 4.166 3.708 3.401
No. 10-32 UNF 0.1900-32 UNF 32 0.7938 0.430 4.826 4.310 3.967
No. 12-28 UNF 0.2160-28 UNF 28 0.9071 0.491 5.486 4.897 4.503
1/4-28 UNF 0.2500-28 UNF 28 0.9071 0.491 6.350 5.761 5.367
5/16-24 UNF 0.3125-24 UNF 24 1.0583 0.573 7.938 7.249 6.792
3/8-24 UNF 0.3750-24 UNF 24 1.0583 0.573 9.525 8.837 8.379
7/16-20 UNF 0.4375-20 UNF 20 1.2700 0.687 11.112 10.287 9.738
1/2-20 UNF 0.5000-20 UNF 20 1.2700 0.687 12.700 11.874 11.326
9/16-18 UNF 0.5625-18 UNF 18 1.4111 0.764 14.288 13.371 12.761
5/8-18 UNF 0.6250-18 UNF 18 1.4111 0.764 15.875 14.958 44.348
3/4-16 UNF 0.7500-16 UNF 16 1.5875 0.859 19.050 18.019 17.330
7/8-14 UNF 0.8750-14 UNF 14 1.8143 0.982 22.225 21.046 20.262
1-12 UNF 1.0000-12 UNF 12 2.1167 1.146 25.400 24.026 23.109
1 1/8-12 UNF 1.1250-12 UNF 12 2.1167 1.146 28.575 27.201 26.284
1 1/4-12 UNF 1.2500-12 UNF 12 2.1167 1.146 31.750 30.376 29.459
1 3/8-12 UNF 1.3750-12 UNF 12 2.1167 1.146 34.925 33.551 32.634
1 1/2-12 UNF 1.5000-12 UNF 12 2.1167 1.146 38.100 36.726 35.809

02. まとめ

一言にねじと言っても、ねじ山の数やねじピッチが違う様々な規格のねじが、身の回りには流通しています。

このページでは、ユニファイ(インチ)細目ねじの規格、基準寸法を紹介しました。ぜひ、みなさまの業務にご活用ください。
